معرفی دستگاه اکسترودر و انواع آن

معرفی دستگاه اکسترودر

از دستگاه اکسترودر رنگ پودری جهت امتزاج مواد تشکیل دهنده ی رنگ های پودری تحت فشار و دمای مورد نیاز بسته به نوع رنگ و فرمولاسیون مربوطه استفاده می گردد.

این دستگاه شامل اجزای اصلی موتور، گیربکس کاهنده سرعت، سیلندر (برل)، ماردون های جلوبرنده و امتزاج کننده مواد، تغذیه کننده (فیدر) و سیستم ایجاد گرمایش و خنک کننده و مخزن آب نرم (سافت) می باشد.

مواد پیش مخلوط شده توسط دستگاه های پری میکسر و یا اتو پری میکسر از طریق فیدر مستقر در بالای سیلندر (برل) به درون آن هدایت می شود. مواد مذکور پس از عبور از ناحیه ی سرد برل وارد سه ناحیه (ویا پنج ناحیه بسته به نوع اکسترودر و ظرفیت آن) می شود. مواد در اثر چرخش ماردون ها در برل و با وجود بلوک های حرارتی که در هر دو طرف سیلندر قرار دارند تحت فشار و گرما قرار گرفته و عملیات امتزاج و ذوب شدن مواد انجام می گیرد. دمای نواحی سه و یا پنج گانه متناوباً توسط بلوک حرارتی و شیرهای برقی (قرار گرفته در سر راه سیستم آب رسانی آب سافت) (در دمای دلخواه و مورد نیاز تنظیم شده توسط کاربر) با دقت دو درجه سلسیوس تنظیم می گردد و در انتها، مواد ممزوج شده به شکل قیر مذاب از انتهای سیلندر (برل) بر روی غلتک های کولینگ باند جهت عملیات بعدی ریخته می شود.

از مزایای اکسترودرهای شرکت یوآنلی می توان به موارد زیر اشاره کرد:

- تنظیم دما با دقت دو درجه سلسیوس توسط PID کنترلر

- ارائه آب نرم (سافت) توسط سیستم آب رسانی ویژه (مخزن آب سافت و کلکتور و شیر برقی های جداگانه در هر ناحیه)

- استفاده از گیربکس با کیفیت بالا و صدای ناچیز و پایداری مناسب

- مصرف معقول انرژی

- استفاده از آهن ربای دائمی در حین ورود مواد از فیدر به برل در جهت جمع آوری و حذف اجزای فلزی از مواد اولیه

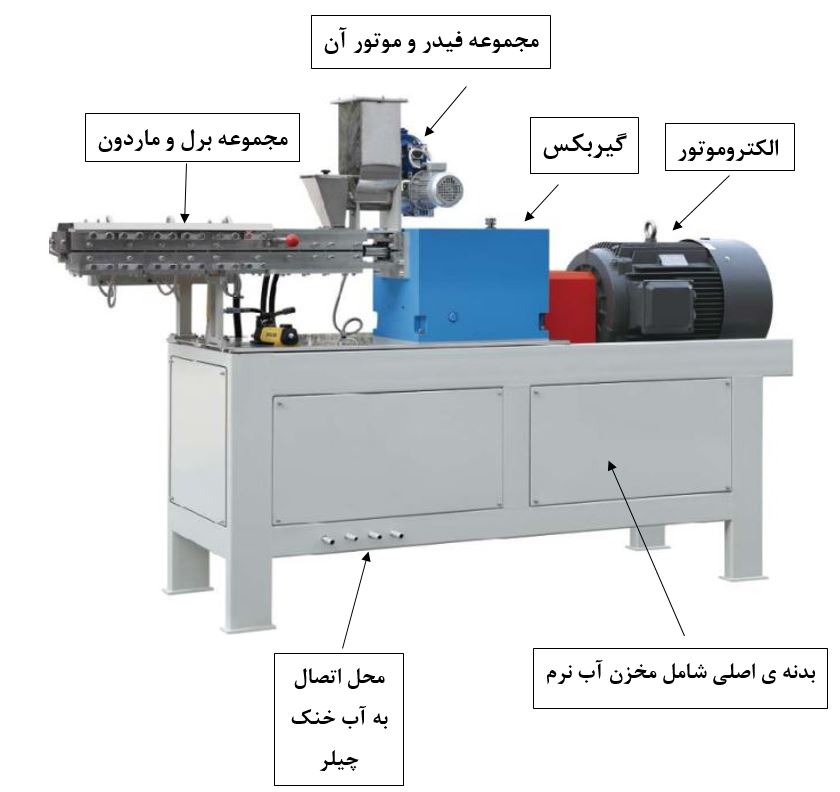

قسمت های اصلی دستگاه اکسترودر در زیر نشان داده شده است:





بسته به طول (L) و قطر سیلندر (D) و نسبت آن ها L/D و همچنین وجود نواحی سه یا پنج گانه حرارتی و جنس مواد و برند اجزای تشکیل دهنده اکسترودر نظیر الکتروموتور و اجزای تابلو فرمان مربوطه، اکسترودرهای ساخت شرکت یوآنلی در سه سری D و E و NewTec در ظرفیت های مختلف ارائه می گردند.

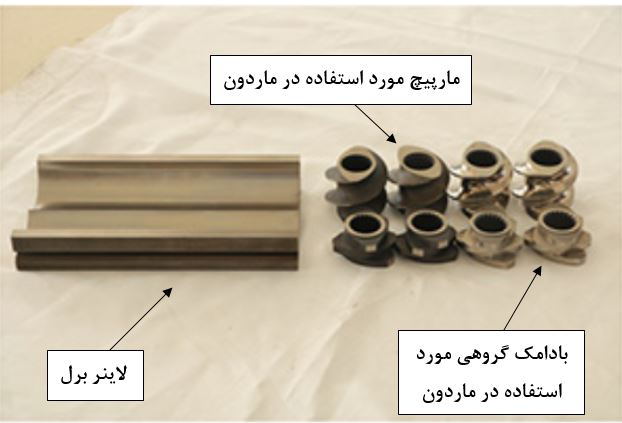

لاینر داخل برل به همراه مارپیچ مورد استفاده در ماردون و نیز یک نمونه بادامک گروهی مورد استفاده در آن در شکل زیر نشان داده شده است:





همچنین اکسترودر آزمایشگاهی جهت استفاده در ظرفیت های پایین (5 تا 10 کیلوگرم بر ساعت) نیز توسط شرکت یوآنلی عرضه می گردد.
