معرفی دستگاه کولینگ باند (کولینگ بلت) و انواع آن

معرفی دستگاه کولینگ باند (کولینگ بلت)

بعد از امتزاج کامل مواد اولیه رنگ های پودری در دستگاه اکسترودر، این مواد جهت خنک سازی و تهیه چیپس های خرد شونده جهت استفاده در دستگاه آسیاب، به دستگاه کولینگ باند منتقل می شوند.

دستگاه کولینگ باند از سه قسمت اصلی غلتک های خنک کننده و پهن کننده مواد، انتقال دهنده مواد از غلتک به سمت خرد کننده مواد (بلت) و غلتک های خرد کننده مواد (کراشر) تشکیل شده است.

مواد بلافاصله پس از خروج از انتهای اکسترودر بر روی وسط دو غلتک که توسط آب متصل به چیلر خنک می شوند، بسته به تنظیم فاصله بین دو غلتک و همچنین ظرفیت دستگاه (متناسب با اندازه طولی و قطر غلتک ها) به صورت پهنه ای از مواد با ضخامت 0.8 تا 1 میلیمتر بر روی بلت می ریزد و بسته به ظرفیت دستگاه با عرض های بین 50 سانتی متر تا 1 متر به سمت کراشر حرکت می کنند. خنک سازی اولیه همان طوری که گفته شد، توسط غلتک های خنک کننده و پهن کننده ی اولیه انجام می گیرد ولی خنک سازی نهایی بر روی بلت صورت می پذیرد. جهت خنک سازی مواد بر روی بلت، از دو روش هوا خنک و آب خنک استفاده می گردد.

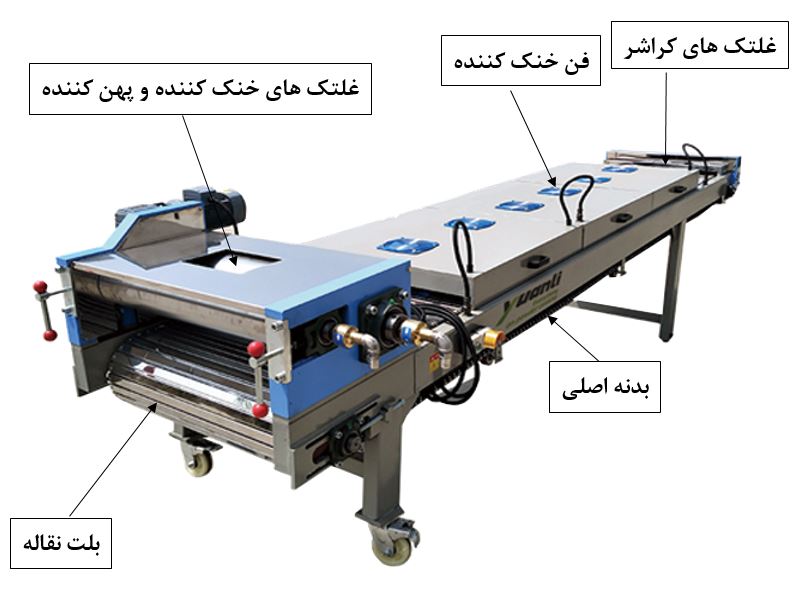

در روش هوا خنک با استفاده از فن های نصب شده در طول بلت و عبور پهنه مواد از زیر آن، عملیات خنک سازی مواد انجام می گیرد. در این روش از یک سری تسمه های جداگانه با طول و عرض متفاوت بسته به ظرفیت دستگاه که بر روی زنجیری دوار نصب شده اند استفاده می گردد. قسمت های اصلی یک کولینگ باند هوا خنک در زیر نشان داده شده است.

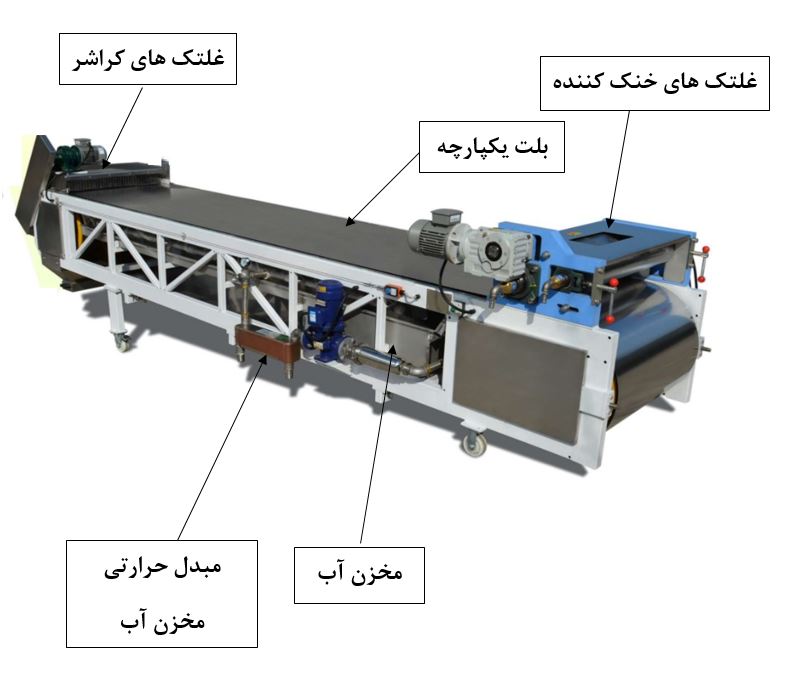

در روش آب خنک از یک بلت استینلس استیل یکپارچه سود برده می شود. این بلت یکپارچه در قسمت زیرین دستگاه با پاشش آب از یک مخزن آب تعبیه شده در قسمت زیر دستگاه، خنک شده و با گردش بلت به سمت قسمت بالای دستگاه می رسد و مواد بر روی همین قسمت خنک شده ی بلت ریخته و به سمت کراشر منتقل می شود و این سیکل دائماً تکرار می شود. قسمت های اصلی یک کولینگ باند آب خنک در زیر نشان داده شده است.





در قسمت آخر بسته به طول و ظرفیت دستگاه، مواد ریخته شده بر روی بلت پس از طی مسافتی بین 3 تا 5.5 متر وارد دو غلتک دندانه دار شده و به صورت چیپس هایی به اندازه حدوداً 0.5 تا 1 سانتی متر مربع خرد شده و به سمت آسیاب هدایت می شوند. بسته به ظرفیت و اندازه دستگاه، ظرفیت خنک سازی بین 200 تا 700 کیلوگرم بر ساعت قابل دسترس می باشد. لازم به ذکر است که سرعت حرکت بلت و غلتک ها بسته به ظرفیت دستگاه قابل تنظیم می باشد.
