توضیحاتی بیشتر در مورد محفظه آسیاب و اجزای اصلی آن

توضیحاتی بیشتر در مورد محفظه آسیاب و اجزای اصلی آن



محفظه اصلی آسیاب:

محفظه اصلی شامل هر دو قسمت طبقه بندی و آسیاب متشکل از روتور و پین های ضربه زننده، رینگ دنده شانه ای، مجموعه جدا کننده پیرامونی و هدایت کننده جریان (the shroud and baffle) و چرخ کلاسیفایر (classifier wheel) می شود. محفظه آسیاب می تواند طوری طراحی گردد که تا 10 بار فشار را هنگام استفاده از مواد منفجره تحمل کند.



روتور و پین های ضربه زننده (Rotor and Hammer):

روتورها معمولاً به عنوان دیسک هایی جداگانه عرضه می شوند که بسته به کاربرد خاص می­توانند با قطرهای کوچکتر و یا با صفحات قابل تعویض جهت استفاده در کاربردهای با سایش زیاد مورد استفاده قرار گیرند.



انتخاب های موجود برای پین ها عبارتند از:

پین های میله ای: برای کاهش اندازه زیاد (تولید پودرهای ریز و بیشترین ضربه)

پین های گرد: جهت تولید رنگ های پودری با توزیع ذرات درشت و جهت به حداقل رساندن تولید ذرات با سایز ریز

پین های J شکل: جهت کاهش سایز مواد فیبری



رینگ دنده شانه ای (Liner):

این رینگ در دیواره محفظه اصلی آسیاب قرار دارد. دو نوع پایه ای رینگ وجود دارد: رینگ چند تکه ای جهت کاهش سایز زیاد و رینگ صاف جهت کاهش سایز کمتر و به حداقل رساندن تولید ذرات ریزتر

هدف استفاده از لاینر تامین کاهش سایز کارآمدتر جهت کاهش سرعت محیطی ذرات و بازگشت آن ها به داخل مسیر ضربه پین ها می باشد.

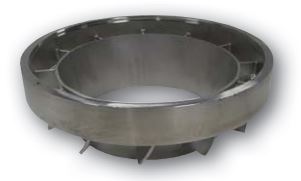

مجموعه جدا کننده پیرامونی و هدایت کننده جریان (Shroud and Baffle Assembly):

این مجموعه دو هدف اصلی دارد: یکی جدا کردن اجزای داخلی آسیاب به محفظه طبقه بندی کننده و آسیاب کننده و دیگری عمل کردن به عنوان هدایت کننده جریان و فراهم کردن باز چرخش مخلوط هوا/پودر به سمت کلاسیفایر و سپس به سمت محفظه آسیاب



چرخ کلاسیفایر:

این چرخ وسیله ای است جهت جدا نمودن ذرات به بخش های ریز و درشت. انتخاب چرخ کلاسیفایر وابسته به نوع کاربرد مورد نظر می باشد. این چرخ ها در طول های کوتاه یا بلند با تعداد متغیری از تیغه ها و انواع تیغه ارائه می گردند.
